LX1615-N.E. AMPLIFICATORE IBRIDO

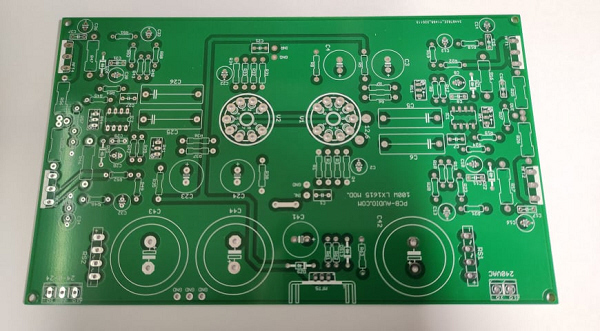

PCB PER L'ASSEMBLAGGIO DELL'AMPLIFICATORE IBRIDO RICAVATO E MODIFICATO DALLO SCHEMA

LX1615 N.E. , LE MODIFICHE APPORTATE CONSENTONO UN NOTEVOLE AUMENTO DI POTENZA GRAZIE

ALL'USO DEI  MOSFET IFRP240-IRFP9240.

ALIMENTAZIONE 45-0-45 VDC  , POTENZA 100WATT/8OHM

ALIMENTAZIONE SEZIONE VALVOLARE 240VAC 40mA / 12,6 VAC 1Amper

uso di due valvole ecc82.

dimensioni pcb : 200x130mm circa.
