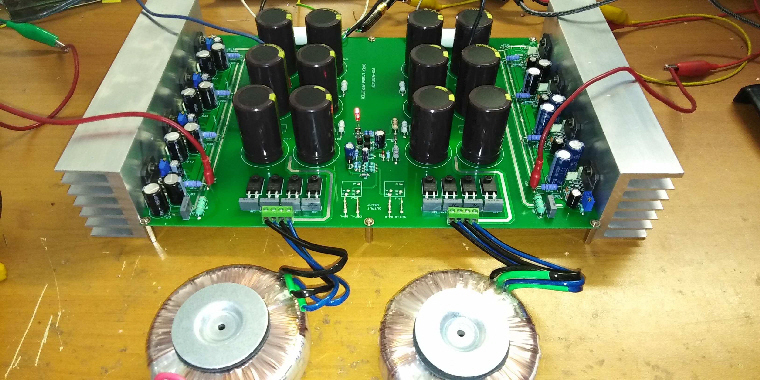

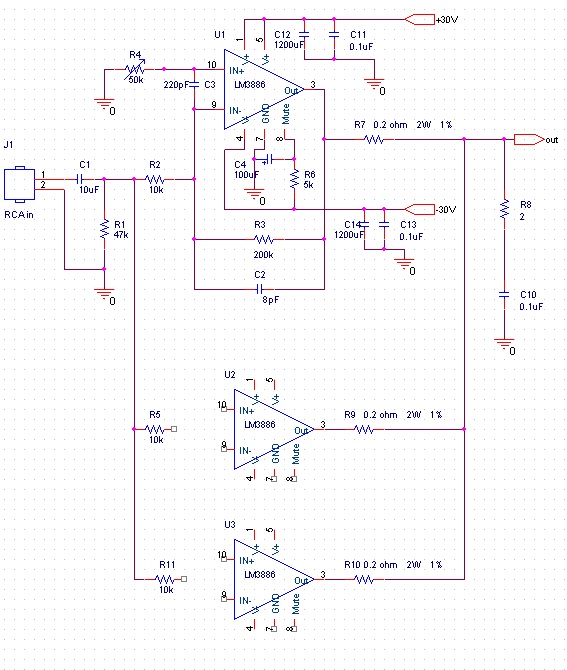

Amplificatore "SUPER LM3886 " , realizzazione che vuole in qualche modo imitare il "JEFF ROWLAND"....pero' in questo ampli si usano "solo" 4 chip 3886 in parallelo per canale . Circuiteria totalmente separata ..due di tutto. Nelle foto l'assemblaggio di un canale funzionante e silenzioso , filtraggio dotato di 30000uF per ramo , alimentazione duale di +-30vdc , trasformatore da 120VA (uno x canale) con due secondari da 22vac. Nel mezzo del pcb ho previsto la protezione e antibum speakers , con 3 secondi di ritardo , micro rele' di potenza (saranno forniti con il pcb) . Gli lm3886 sono stati acquistati da Rs-components mentre il resto su TME. LE dimensioni del pcb sono imponenti e richiede un cabinet formato rack oppure e' previsto il montaggio in un due telai di dimensioni minori .


setup offset :

la taratura e' estremamente semplice , mettere in tester in mV , un puntale a massa e l'altro prima della resistenza da 0,22 ...regolare ogni trimmer fino ad ottenere offset il piu basso possibile.


 al primo ascolto ha dimostrato un eccellente controllo dei bassi , risponde molto bene alle "panacche" della gran cassa , medioalti molto puliti e brillanti...direi ottimo risultato , inaspettato visti i precendenti esperimenti con questo integrato che risulltavano totalmente sbilanciati verso le alte frequenze
